C系列離心機用

**章  C系列離心式水冷冷水機組

1．產品概述

1.1產品特點

格力C系列離心式冷水機組經多年潛心研究推出，采用了G際上先進的設計制造技術和微機控制系統，集可靠性高、高效節能，運行平穩、調節范圍寬等優點于一身。格力C系列離心式冷水機組在標準工況下的制冷量范圍為：1000～7200kW，采用環保制冷劑R134a，具有380V、6000V、10000V三種規格電源?？蓮V泛用于大型辦公樓宇、醫院、學校、商場以及工藝流程。
⑴高可靠性
◆ 專業設計工具—Concepts NREC
離心式壓縮機采用G際先進技術－美GConcepts NREC公司軟件設計制造，共享航空發動機設計制造*域**技術；通過Ansys、DyRoBeS等分析軟件對機組振動、臨界轉速進行校核，從根本上保證機組的可靠性。
⑵可靠的葉輪
葉輪材料為高強度鋁合金，銑加工制造而成，強度高，抗腐蝕性強；經過了葉型檢測、動平衡、超轉速等一系列嚴格的測試，高效可靠。
◆ 先進的數控加工設備
公司擁有德GDMG五軸加工中心和日本東芝大型臥式鏜銑中心多臺，保證壓縮機零件**佳加工精度。
◆ **的測試中心
公司擁有業內**先進的離心機組超大型在線檢測試驗臺（合肥機械研究所研制），嚴格按照G標GB/T10870、GB/T18430等的要求執行，測試能力達7800kW，每臺機組出廠前都經過了嚴格的全性能測試，以確保出廠機組的可靠性。
⑶高效節能
◆ 高效三元葉輪
三元流動原理設計的新型高效葉輪由后彎型長短葉片組成，保證了機組滿負荷、部分負荷時的效率；可調擴壓器結構調節氣流通道面積，極大改善了機組部分負荷性能。
◆ 超高效換熱管與新型換熱器
專為離心機組設計的新型換熱器使制冷劑分布更均勻，溫度場更合理，提高了換熱效率；同時，換熱器采用的超高效換熱管進一步降低了傳熱熱阻，大大提升了機組的制冷量和能效比。
◆ 自動無級調節
采用進口導葉對冷量進行連續調節，實現水溫的精確控制；壓縮機在**小負荷位置啟動，可在10～100％負荷內進行無級調節，與實際負荷完全匹配。
⑷控制先進
◆ **的控制平臺
控制系統使用高性能的專用32位CPU和DSP數字信號處理器，非常高的數據采集精度和超強的數據處理能力確保了系統控制很好的實時性和控制的精度。彩色液晶觸摸屏人機界面確保了良好的人機交互。輕松實現全自動控制和調試時手動控制。
◆ 先進的控制算法
采用先進的智能Fuzzy-PID復合控制算法。智能Fuzzy-PID復合控制是指智能技術、模糊技術與常規的PID控制算法相結合的控制方法，能確保系統具有更快的響應時間，更好的穩態性能。
◆ 彩色觸摸屏液晶顯示
采用彩色液晶觸摸屏作為顯示人機交互，采用文字、圖像、表格和曲線等多種顯示方式，可以實現對機組的全面監控和輕松控制。多角度記錄和顯示機組的運行狀態、各傳感器狀態、各閥門狀態以及運行參數。采用事件記錄方式記錄機組重要動作和故障，事件記錄次數多達一千多次。
◆ 遠程監控系統/BMS
本機型能夠接入格力遠程監控系統?；蛘吣芙尤肟蛻舻腂MS系統。兩者只能接入其中一種系統。詳細介紹見本書第十一部分“遠程監控系統/BMS接口”。

1.2產品命名規則

LS B LX 5600 S H V G
1 2 3 4 5 6 7 8

序號 代號描述 可選項
1 機組代號 LS-冷水機組
2 壓縮機型式 B-半封閉式壓縮機
3 壓縮機類型 LX-離心式壓縮機
4 名義制冷量 名義制冷量，單位：kW
5 壓縮機級數 缺省-單級；S-雙級
6 電機電壓 缺省-380V；M-6000V；H-10000V
7 變頻 缺省-定頻；V-變頻
8 能效代號 缺省-普通型；G-高能效
#p#分頁標題#e#

2．產品的性能與規格

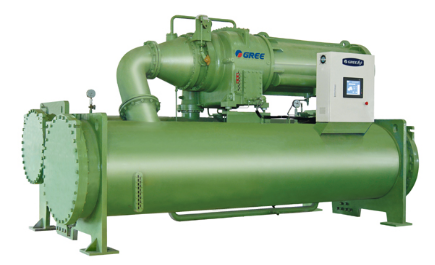

2.1產品外形圖



主   機                                                                                         變頻啟動柜
380V-3N-50Hz：
LSBLX1000G LSBLX1200G LSBLX1400G LSBLX1600G LSBLX1800G
LSBLX2000G LSBLX2200G LSBLX2400G LSBLX2600G LSBLX2800G
LSBLX3000G LSBLX3200G LSBLX3400G LSBLX3600G LSBLX3800G
LSBLX4000G LSBLX4400G
10000V-3ph-50Hz：
LSBLX1000HG LSBLX1200HG LSBLX1400HG LSBLX1600HG LSBLX1800HG
LSBLX2000HG LSBLX2200HG LSBLX2400HG LSBLX2600HG LSBLX2800HG
LSBLX3000HG LSBLX3200HG LSBLX3400HG LSBLX3600HG LSBLX3800HG
LSBLX4000HG LSBLX4400HG LSBLX4800HG LSBLX5200HG LSBLX5600SHG
LSBLX6000SHG LSBLX6400SHG LSBLX6800SHG LSBLX7200SHG
變頻系列：
LSBLX1000VG LSBLX1200VG LSBLX1400VG LSBLX1600VG LSBLX1800VG
LSBLX2000VG LSBLX2200VG LSBLX2400VG LSBLX2600VG LSBLX2800VG
LSBLX3000VG LSBLX3200VG LSBLX3400VG LSBLX3600VG LSBLX3800VG
LSBLX4000VG LSBLX4400VG

2.2產品性能參數表

型號LSBLX□□G 1000 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000 3200
冷量調節 % 10～100
制冷量 kW 1000 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000 3200
RT 284 341 398 456 511 568 625 682 740 796 854 909
IPLV W/W 5.96 6.02 6.10 6.21 6.38 6.43 6.54 6.53 6.6 6.64 6.53 6.57
壓縮機型式 單級
操作系統 中文彩色液晶觸摸屏
安全保護裝置 壓縮機油壓差保護；供油溫度高溫保護；油泵過載保護；啟動動作異常保護；缺相逆相-啟動柜保護；喘振保護；主機繞組過熱保護；壓縮機高壓保護；壓縮機低壓保護；防凍保護；水流開關保護；頻繁啟停保護；傳感器故障保護；變頻器故障保護
電機 電源 V-ph-Hz 380/6000/10000V 3N～50Hz
功率 kW 191 227 261 293 321 354 383 418 448 480 523 554
制冷劑 名稱   R134a
充注量 kg 450 500 550 575 600 625 650 700 725 750 775 800
冷凍油 種類   68號合成脂類潤滑油
灌注量 L 50 50 50 50 60 60 60 80 80 80 80 80
蒸發器 型式   滿液式殼管換熱器
水流量 m3#p#分頁標題#e#/h 172 206 241 275 310 344 378 413 447 482 516 550
水壓降 kPa 75 75 75 75 75 75 75 90 90 90 90 90
流程數   2 2 2 2 2 2 2 2 2 2 2 2
接管尺寸 mm 200 200 200 200 250 250 250 250 250 250 300 300
冷凝器 型式   臥式殼管換熱器
水流量 m3/h 215 258 301 344 387 430 473 516 559 602 645 688
水壓降 kPa 70 70 70 70 70 70 70 85 85 85 85 85
流程數   2 2 2 2 2 2 2 2 2 2 2 2
接管尺寸 mm 200 200 200 200 250 250 250 250 250 250 300 300
接管方式 法蘭式
外型尺寸 寬 mm 3630 3630 3630 3630 4150 4150 4150 4530 4530 4530 4530 4530
深 mm 1680 1680 1680 1680 1900 1900 1900 2070 2070 2070 2120 2120
高 mm 2060 2060 2060 2060 2250 2250 2250 2500 2500 2500 2500 2500
機組重量 凈重 kg 5700 6000 6300 6600 8800 9200 9400 10800 11200 11600 11800 12000
運行重量 kg 6200 6600 6800 7100 9800 10200 10600 12800 13000 13200 13500 14000
 #p#分頁標題#e#

型號LSBLX□□G 3400 3600 3800 4000 4400 4800 5200 5600 6000 6400 6800 7200 7800
冷量調節 % 100～10
制冷量 kW 3400 3600 3800 4000 4400 4800 5200 5600 6000 6400 6800 7200 7800
RT 967 1023 1081 1136 1251 1364 1479 1591 1706 1818 1934 2044 2217
IPLV W/W 6.65 6.48 6.53 6.62 6.55 6.62 6.72 6.71 6.76 6.79 6.8 6.86 6.85
壓縮機型式 單級 雙級
操作系統 中文彩色液晶觸摸屏
安全保護裝置 壓縮機油壓差保護；供油溫度高溫保護；油泵過載保護；啟動動作異常保護；缺相逆相-啟動柜保護；喘振保護；主機繞組過熱保護；壓縮機高壓保護；壓縮機低壓保護；防凍保護；水流開關保護；頻繁啟停保護；傳感器故障保護；變頻器故障保護
電機 電源 V-ph-Hz 380/6000/10000V 3N～50Hz 6000/10000V 3N～50Hz
功率 kW 582 632 662 688 764 825 880 950 1010 1072 1138 1195 1295
制冷劑 名稱   R134a
充注量 kg 825 900 925 950 1000 1050 1100 1500 1600 1700 1800 1900 2000
冷凍油 種類   68號合成脂類潤滑油
灌注量 L 80 100 100 100 100 100 100 125 125 125 125 125 125
蒸發器 型式   滿液式殼管換熱器
水流量 m3#p#分頁標題#e#/h 585 619 654 688 757 826 894 963 1032 1101 1170 1238 1342
水壓降 kPa 90 115 115 115 115 115 115 125 125 125 125 125 125
流程數   2 2 2 2 2 2 2 2 2 2 2 2 2
接管尺寸 mm 300 300 300 300 350 350 350 350 350 400 400 400 400
冷凝器 型式   臥式殼管換熱器
水流量 m3/h 731 774 817 860 946 1032 1118 1204 1290 1376 1462 1548 1677
水壓降 kPa 85 100 100 100 105 105 105 125 125 125 125 125 125
流程數   2 2 2 2 2 2 2 2 2 2 2 2 2
接管尺寸 mm 300 350 350 350 350 350 350 400 400 450 450 450 450
接管方式 法蘭式
外型尺寸 寬 mm 4530 4750 4750 4750 4750 4750 4750 5350 5350 5350 5350 5350 5750
深 mm 2120 2330 2330 2330 2480 2480 2480 2620 2620 2820 2820 2820 2920
高 mm 2500 2750 2750 2750 2750 2750 2750 3100 3100 3100 3100 3100 3300
機組重量 凈重 kg 12200 14600 14800 15200 15800 16200 16600 22500 23800 25500 26100 26500 27000
運行重量 kg 14500 16500 17000 17500 18000 18500 19000 25950 27500 29450 30200 31000 32000
說明：1、以上選型適用于冷凍水進出水溫度12/7℃，冷卻水進出水溫度32/37℃。#p#分頁標題#e#
2、標準機組水側承壓1.0MPa，可供選項1.6MPa。
3、具體的機組參數以產品銘牌為準。
4、如有特殊要求，請另行聯系。
5、本公司保留變更產品設計恕不預先通知的權利。
工作范圍
冷凍水 冷卻水
出水溫度(℃) 進出水溫差(℃) 進水溫度(℃) 進出水溫差(℃)
5~15 2.5~8 16~35 3.5~8


3．安裝基礎與環境

◆安裝環境
⑴制冷機應避免接近火源和易燃物。若與鍋爐等發熱體安裝在一起，應充分注意熱輻射的影響。
⑵**好選用室溫在40℃以下，通風通暢的場所，（因高溫是故障的原因并加快腐蝕）在40℃時的環境相對濕度應在90％以下，不允許室外或露天安裝、存放。
⑶應選取灰塵少的場所（灰塵是電故障的原因）。
⑷現場應采光良好，以便于維護、檢查。
⑸為滿足維護、檢修和清掃蒸發器-冷凝器換熱管的需要，機組四周必須留有足夠的空間（具體尺寸各機組的維修空間示意圖）。
⑹為便于機器起吊和檢修，應安裝行車或轉臂吊車，并確保機房要有足夠的高度。
⑺機組周圍及整個機房應能實現完全排水。
⑻避免太陽光直射。
◆ 安裝基礎
離心式制冷壓縮機的轉子經過嚴格的靜平衡與動平衡，因此其對基礎的動載荷很小，基礎尺寸見表“機組基礎尺寸”，為了防止機組基腳部位的腐蝕，要求機組四周排水通暢，機器底座鋼板對應的基礎平面應光滑平整，具體要求為：
⑴各基礎面之間的**大高低差（水平度）應為3mm以內。
⑵為便于制冷機維修檢查，基礎高度應高于地面100mm。
⑶在制冷機組的四周應設置排水溝。
⑷底座鋼板與制冷機組本體腳板之間不得有間隙。應用調整墊塞入底座鋼板與混凝土基礎之間，將底座鋼板調**水平（它們之間的高度差應在每米0.5mm以內）。
⑸吊起制冷機，將減振橡膠墊放置在底座鋼板上，再將制冷機放到減振橡膠墊上。
⑹底座鋼板和調整墊周圍二次灌漿固定。


機組安裝基礎示意圖
機組基礎尺寸（單位：mm）
機組型號 E F 機組型號 E F
LSBLX1000(H)(V)G 3290 1480 LSBLX3400(H)(V)G 3590 1870
LSBLX1200(H)(V)G 3290 1480 LSBLX3600(H)(V)G 3790 2080
LSBLX1400(H)(V)G 3290 1480 LSBLX3800(H)(V)G 3790 2080
LSBLX1600(H)(V)G 3290 1480 LSBLX4000(H)(V)G 3790 2080
LSBLX1800(H)(V)G 3290 1650 LSBLX4400(H)(V)G 3790 2230
LSBLX2000(H)(V)G 3290 1650 LSBLX4800HG 3790 2230
LSBLX2200(H)(V)G 3290 1650 LSBLX5200HG 3790 2230
LSBLX2400(H)(V)G 3590 1820 LSBLX5600SHG 4190 2370
LSBLX2600(H)(V)G 3590 1820 LSBLX6000SHG 4190 2370
LSBLX2800(H)(V)G 3590 1820 LSBLX6400SHG 4190 2570
LSBLX3000(H)(V)G 3590 1870 LSBLX6800SHG 4190 2570
LSBLX3200(H)(V)G 3590 1870 LSBLX7200SHG 4190 2570
#p#分頁標題#e#

三、安裝及維修空間尺寸

維修空間示意圖

安裝尺寸及維修空間（單位：mm）
機組型號 A B C D
LSBLX1000(H)(V)G 1500 3500 1500 1220
LSBLX1200(H)(V)G 1500 3500 1500 1220
LSBLX1400(H)(V)G 1500 3500 1500 1220
LSBLX1600(H)(V)G 1500 3500 1500 1220
LSBLX1800(H)(V)G 1500 3500 1500 1220
LSBLX2000(H)(V)G 1500 3500 1500 1220
LSBLX2200(H)(V)G 1500 3500 1500 1220
LSBLX2400(H)(V)G 1500 3800 1650 1320
LSBLX2600(H)(V)G 1500 3800 1650 1320
LSBLX2800(H)(V)G 1500 3800 1650 1320
LSBLX3000(H)(V)G 1500 3800 1650 1320
LSBLX3200(H)(V)G 1500 3800 1650 1320
LSBLX3400(H)(V)G 1500 3800 1650 1320
LSBLX3600(H)(V)G 1500 4000 1800 1320
LSBLX3800(H)(V)G 1500 4000 1800 1320
LSBLX4000(H)(V)G 1500 4000 1800 1320
LSBLX4400(H)(V)G 1500 4000 1800 1320
LSBLX4800HG 1500 4000 1800 1320
LSBLX5200HG 1500 4000 1800 1320
LSBLX5600SHG 1500 4400 1800 1520
LSBLX6000SHG 1500 4400 1800 1520
LSBLX6400SHG 1500 4400 1800 1520
LSBLX6800SHG 1500 4400 1800 1520
LSBLX7200SHG 1500 4400 1800 1520
#p#分頁標題#e#

四、產品電氣安裝

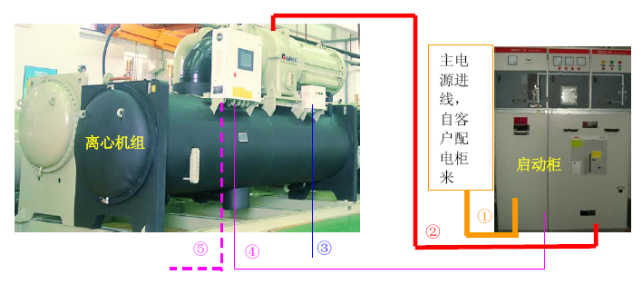

1）高壓離心機機組工程接線示意圖：
注：由于設計改進，機組外型可能會稍有更新，以實物為準。

配線說明：
1、線①為從客戶高壓配電柜**啟動柜的電源線，要求電源規格為10kV 3~ 50Hz。電源線從啟動柜下端進入，線徑要求隨機組功率調整。
2、線②為從啟動柜**離心機組主電機的動力線。動力線從啟動柜下端出線，線徑要求隨機組功率調整。
3、線③為從客戶低壓配電柜**離心機組油泵控制柜的電源線（三相帶零線、地線），線徑要求為2.5mm2 或以上。電源規格為380V 3N~ 50Hz。
4、線④為從啟動柜**離心機組主控制柜的信號控制線（具體連接參看下圖）。線徑要求為連接“5”、“6”號端子的為2.5 mm2 或以上，其余1.0mm2 或以上。
5、線⑤為從離心機主控制柜**水泵控制柜及遠程開關機的信號控制線（具體連接參看下圖）。線徑要求為1.0mm2 或以上。注：水泵控制柜由客戶提供。

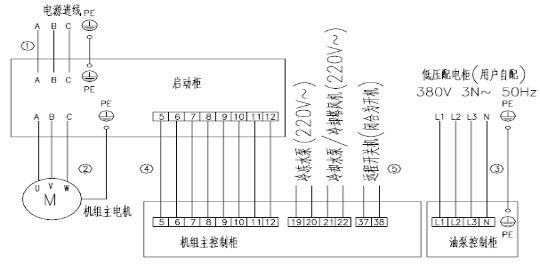

高壓離心機組工程接線原理圖

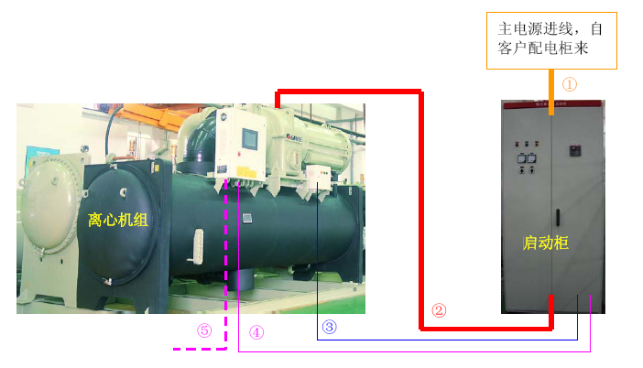

2）低壓離心機機組工程接線示意圖：
注：由于設計改進，機組外型可能會稍有更新，以實物為準。

配線說明：
1、線①為從客戶配電柜**啟動柜的電源線（三相帶零線、地線），要求電源規格為380V 3N~ 50Hz。電源線從啟動柜上端進入，線徑要求隨機組功率調整。
2、線②為從啟動柜**離心機組主電機的動力線（星三角啟動，6 根動力線，帶地線）。動力線從啟動柜下端出線，線徑要求隨機組功率調整。
3、線③為從啟動柜**離心機組油泵控制柜的電源線（三相帶零線、地線），線徑要求為2.5mm2或以上。
4、線④為從啟動柜**離心機組主控制柜的信號控制線（具體連接參看下圖）。線徑要求為連接“5”、“6”號端子的為2.5 mm2 或以上，其余1.0mm2 或以上。
5、線⑤為從離心機主控制柜**水泵控制柜及遠程開關機的信號控制線（具體連接參看下圖）。線徑要求為1.0mm2 或以上。注：水泵控制柜由客戶提供。

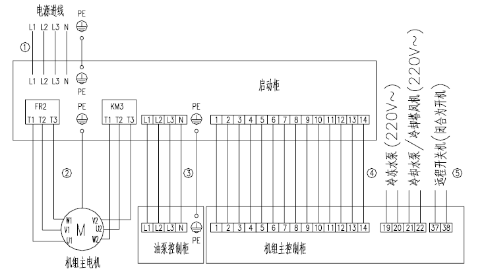

低壓離心機組工程接線原理圖
四、供貨范圍
1、機組供貨范圍
S=標準配置件；O=用戶自備件；P=用戶選購件
供貨內容 型號規格 類別 備注
主機 臺 S
制冷劑 R134a S
潤滑油 68號合成脂類潤滑油 S
低壓啟動柜 臺 S 適于380V電壓機組
高壓啟動柜 臺 P 適于10kV、6kV電壓機組
油過濾器 個 P

2、遠程監控的供貨范圍
本機組具備遠程監控功能或接入客戶的BMS系統，需要用戶進行選配安裝，兩者只能選擇其中的一種接入。詳細介紹請參見本手冊的第十二部分。供貨范圍如下：
S=標準配置件；O=用戶自備件；P=用戶選購件
供貨內容 型號規格 類別 備注
電腦 臺 O 接入遠程監控時才需使用。
CPU：Pentium 4或以上.
內存：512M或以上.
硬盤：30G或以上.
顯示器：17寸彩色.
串口：**少1個串口
操作系統：Windows NT/ Windows 2000/Windows XP/ Windows 2003
通訊模塊套件 MC30-27/E(M) S 包括通訊模塊 ZJ9002、變壓器、R1、L2、L4線。
遠程監控套件 FG30-00/A(M) S 包括監控軟件光盤、光電隔離轉換器等
光電隔離中繼器 LN02200010 P 通訊距離每超過800米需要增加一個中繼器，通訊模塊每超過30個也需要增加一個
4芯（或2芯）五類雙絞線 米 O 線的長短數量根據工程需求而定
